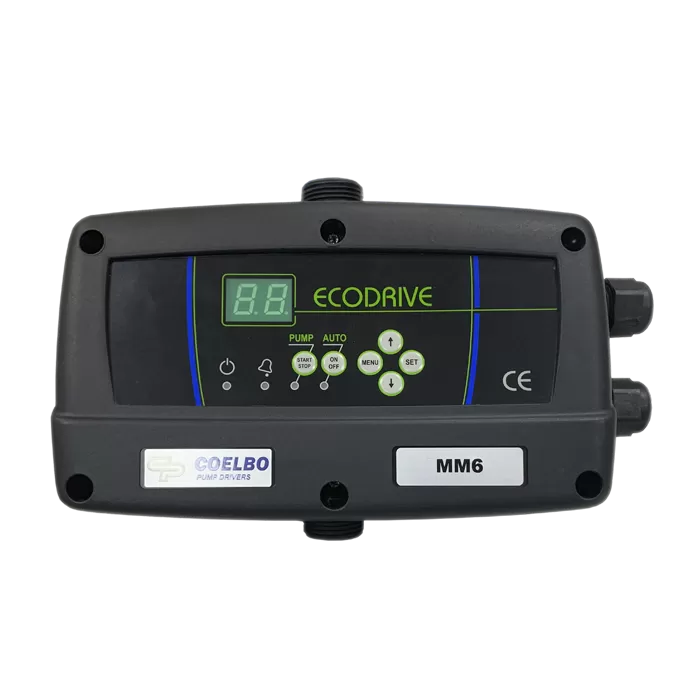

Частотный контроллер COELBO ECO DRIVE 6MM

Электронный контроллер с частотным управлением Eco Drive предназначен для управления и защиты однофазного насоса водоснабжения. Мощность инвертора 6А., частотное регулирование от 30 до 50 Гц.

Контроллер обеспечивает плавный пуск и остановку насоса, тем самым снижая пусковые токи и увеличивая ресурс насосного оборудования.
Очень простое программирование прибора благодаря интуитивно понятному дисплею (2-3 минуты). Встроенный датчик давления, обратный клапан, электронный манометр.

Контроллер Eco Drive защищает насос по сухому ходу (с автоматическим перезапуском), предельному току (от перегрузки), от короткого замыкания. Устройство монтируется In-line (на трубопровод), подключение 1" н.р. Широкий диапазон входного напряжения 185 - 275 В., в случае выхода за пределы допустимых значений входного напряжения - прибор блокирует работу насоса.

Работает до 80 метров удаления от насоса без синусного фильтра. Данная комплектация контроллера идеально подходит для использования с погружными скважинными насосами любых брендов! (для поверхностных насосов рекомендуем комплектацию Eco Drive 6 с кабелем).

ECO DRIVE электронный контроллер с частотным преобразователем для управления и защиты однофазных насосов водоснабжения с максимальным токопотребпением до 9 Ампер.

Пояснения:
ММ - Моно вход (одна фаза -1x220В), Моно выход (одна фаза ~1х220В).

Прибор имеет интегрированный частотный преобразователь, который регулирует скорость вращения электродвигателя насоса для поддержания установленного давления в системе водоснабжения независимо от текущего расхода воды. Контроллер оснащен сегментным дисплеем и светодиодной индикацией, что позволяет настраивать и контролировать параметры системы.

Контроллер имеет множество функций и настроек.

• Защита от сухого хода,
• Защита от перегрузки,
• Защита от короткого замыкания электрической цепи,
• Защита от высокого / низкого напряжения,
• Встроенный обратный клапан, Работа до 80 метров без синусного фильтра.

Прибор опционально оснащен кабелем для подключения к сети и кабелем подключения к электромотору насоса.
Гидравлическое подключение in-line, встроенный датчик давления. Охлаждение инвертора осуществляется за счет протока через контроллер перекачиваемой жидкости.
Подходит для поверхностных, скважинных, колодезных насосов водоснабжения!

Гидравлическое подключение

ECO DRIVE монтируется только вертикально на напорный патрубок насоса резьба Г в.р. обязательно используя разъемную муфту с накидной гайкой. При необходимости установите латунный обратный клапан до контроллера. Для того что бы избежать частые включения насоса, установите в систему гидроаккумулятор необходимого объема. Убедитесь что система смонтирована и гидроаккумулятор заполнен воздухом.

Электрическое подключение

Электрическое подключение должно выполнятся только квалифицированным специалистом. Перед подключением контроллера, отключите питание сети во избежании получения удара током.
Производитель снимает с себя ответственность за гарантию, в случае неправильного электрического подключения прибора.
Для подключения используйте кабель поставляемый в комплекте (опционально) или кабель с необходимым сечением подключаемых приборов.

1. Открутите винты корпуса.
2. Отсоедините проводной шлейф передней панели, что бы не повредить его.
3. Вставьте кабель питания и кабель насоса в панель через гермовводы.
4. Подключите разъемы на кабали согласно схеме подключения.
5. Подсоедините разъемы и шлейф передний панели.
6. Установите переднюю панель на корпус прибора.
7. Закрутите винты и гайки гермовводов.

1 - Двухразрядный дисплей.
2 - Кнопка ручного включения / выключения насоса.
3 - Кнопка MENU.
4 - Кнопки изменения (увеличения или уменьшения значений) параметров в настройках прибора.
5 - ENTER - сохранение выбранных параметров. При каждом нажатии осуществляется переход к следующему параметру в МЕНЮ НАСТРОЕК.
6 - Светодиодные индикаторы: LINE (Зеленый) - Питание. Горит при подключении питания прибора.
FAILURE (Красный) - Неисправность. Горит или мигает в зависимости от типа аварии.
PUMP ( Желтый) - Насос. Горит при работе насоса.
AUTOMATIC (Зеленый) - Автоматический режим. Горит при активации режима.
7 - Кнопка включения/выключения Автоматического режима.

Запуск контроллера

Убедитесь что насос заполнен водой. Включите питание прибора, все светодиодные индикаторы загорятся на одну секунду. На дисплее появится SP (Set Pressure Установить Давление) - заводская настройка 2.0 бар. Установите кнопками ▼ ▲ необходимое давление в системе. Нажмите кнопку 7 AUTO, прибор начнет работу в автоматическом режиме. Насос начнет перекачивать веду и создавать установленное давление в системе. В автоматическом режиме кнопками ▼ ▲ можно контролировать параметры: Р - текущее давление в системе, А - потребляемый насосом ток, Fr - подаваемую частоту Гц, t - температуру инвертора.

Настройка контроллера

Для того что бы войти в меню настроек, выключите автоматический режим нажатием кнопки 7 AUTO.

Журнал регистрации рабочих параметров и ошибок

Для того что бы войти в журнал регистрации, выключите автоматический режим нажатием кнопки 7 AUTO. Нажмите и удерживайте одновременно кнопки MENU ▲ 3 секунды.

Все события и аварии сохраняются в памяти прибора, даже если прибор был отключен от сети.
Примечание. Значения содержащие более двух цифр, будут отображаться на дисплее по очереди после нажатия кнопки ENTER.
Пример: значение 10234 (счетчик часов) будет отображаться так.

Схема подключения контроллера ECO DRIVE 6ММ (ЭММ)

Рекомендации по установке параметра токопотребления в меню настроек:
1) найдите потребляемый ток подключаемого к прибору насоса, обычно он указан в паспорте насоса или на табличке корпуса. Как правило производители насосного оборудования указывают номинальный потребляемый ток. Необходимо прибавить к этому значению 15-20%, полученный результат будет равен максимальному токопотребпению. (Можно воспользоваться встроенным в контроллер Амперметром). Введите полученное значение в параметры соответствующего пункта меню.
2) Если нет возможности узнать токопотребпение установленного насоса (насос в скважине, инструкция утерена), воспользуйтесь встроенным в прибор Амперметром. Для этого установите в меню настроек максимальный ток (ECO DRIVE 6ММ - 6 Ампер, ECO DRIVE 9ММ - 9 Ампер). Запустите контроллер в автоматическом режиме, убедитесь что насос включился и начал перекачивать воду (откройте краны водоразбора).
Далее кнопками ▼ ▲ переключитесь в мониторинг тока (А), на дисплее отобразится текущее потребление тока насосом.
Запомните это значение и введите его в меню настроек.

Коды ошибок и способы устранения

При работе насоса без воды, прибор в течении 10 секунд отключит насос и будет активирована функция ART. Функция ART (автоматический перезапуск). После остановки * насоса в режим аварии А1 (сухой ход), система ART автоматически запустит насос через 5 сухой ход минут. Если на входе в насос по прежнему нет воды, повторно сработает защита по сухому ходу (А1). Далее автоматические запуски будут происходить каждые 30 минут в течении 24 часов.
РЕШЕНИЕ: убедитесь что вода подается к насосу. Если насос не обеспечивает установленное на приборе давление, контроллер определит это как сухой ход. (Проверить настройки тока). Speedmatic Easy произведенные до конца 2019 года, определяют ошибку А1 по встроенному датчику протока. Приборы произведенные в 2020 году, определяют ошибку А1 по потребляемому току.

---

При повышенном токопотреблении (заклинивание гидравлической части насоса), контроллер определит неисправность и отключит насос по аварии А2. Контроллер совершит 4 попытки запуска насоса, если потребление тока насосом превышает установленное значение, контроллер блокирует работу насоса.
РЕШЕНИЕ: необходимо убедится что работе гидравлической части насоса не мешают инородные предметы, вал вращается свободно. Убедитесь что Вы указали правильные значения тока подключаемого насоса. Если вышеуказанное не помогло, обратитесь в сервисную службу.

---

Если прибор не видит подключенного насоса в электрической цепи или мощность электродвигателя насоса менее 370 Вт., контроллер блокирует работу.
РЕШЕНИЕ: проверьте электрическое подключение прибора к насосу. Убедитесь что мощность насоса не менее 370 Вт.

---

Поврежден встроенный в прибор датчик давления.
РЕШЕНИЕ: убедитесь в отсутствии инородных предметов в гидравлической части прибора.

---

Перегрев инвертора. Прибор оснащен встроенной защитой от перегрева частотного преобразователя.
РЕШЕНИЕ: убедитесь что температура перекачиваемой воды не выше 40 оС, а температура окружающей среды не выше 50 оС.

---

Короткое замыкание выходной цепи. Прибор оснащен встроенной защитой от короткого замыкания линии насоса. Контроллер произведет четыре пробные попытки запуска, если работа насоса не восстановится - постаянная ошибка А7.
РЕШЕНИЕ: проверьте электрическую цепь насосного оборудования подключенного к
прибору (отключите питание сети для безопасности).

---

Прибор оснащен встроенной защитой от высокого и низкого напряжения.
А8 - повышенное напряжение 275В и выше.
А9 - пониженное напряжение 185В и ниже.
Производитель не гарантирует исправность прибора при сильных скачках и помехах в сети.
РЕШЕНИЕ: проверьте параметры электрической сети.

---

Если проблему не удалось решить, свяжитесь с сервисной службой.
